| Lugar de origen: | Shangai |
|---|---|
| Nombre de la marca: | ZANFENG |
| Certificación: | ISO9001 |
| Número de modelo: | ZFN450 480m m |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | Negotiable,USD1200-USD2000 |
| Detalles de empaquetado: | Embalaje estándar de la exportación, casos de madera Fumigación-libres. |
| Tiempo de entrega: | 5~10 días del trabajo |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 1000 pedazos/pedazos por mes |
| Válvula de tensión: | 380v | el roping: | 8:1 del、 del 4:1 del、 del 2:1 |
|---|---|---|---|
| abrigo: | Con un solo enrollamiento | Carga Elv.: | 1600kg-3000kg |
| Elv.Velocidad: | 0.5m/s-3m/s | Polea acanalada diam: | 480m m |
| Deber: | El S5-40% | Carga estática máxima: | 12000kg |
| Peso: | 860kg | freno: | DC110V 2X2.5 |
| Código del IP: | IP41 | En s. Clase: | F |
| Resaltar: | Motor principal de tracción de elevación 380V,Máquina de tracción de ascensor de dia 480 mm,Máquina de tracción de ascensor con motor PM |
||

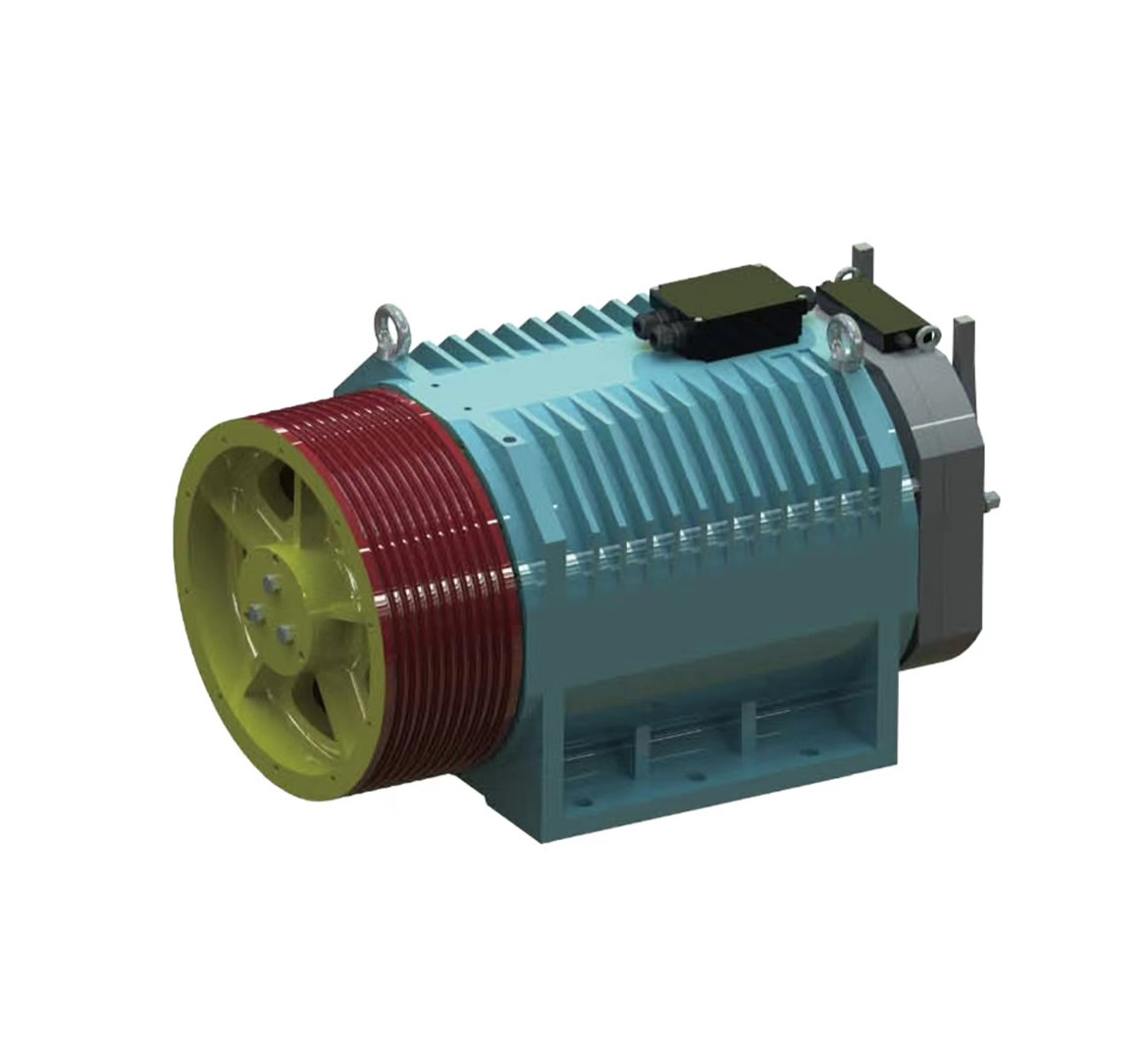

Máquina de tracción sin engranajes síncrona de imanes permanentes
Las máquinas de tracción sin engranajes síncronas de imanes permanentes se utilizan comúnmente como dispositivos de accionamiento en sistemas de ascensores.Utilizan motores síncronos de imanes permanentes como principal fuente de energía y proporcionan movimiento vertical de la cabina del ascensor mediante tracción sin engranajes.
En comparación con los sistemas tradicionales impulsados por engranajes, las máquinas de tracción sin engranajes síncronas de imanes permanentes ofrecen varias ventajas.En primer lugar, son más eficientes y tienen una mayor eficiencia de conversión de energía eléctrica a energía mecánica.En segundo lugar, la ausencia de engranajes reduce la fricción y el desgaste de los componentes de la transmisión, lo que se traduce en menores costes de mantenimiento y niveles de ruido.Además, con la adopción de motores síncronos de imanes permanentes, estas máquinas tienen un alto par de arranque y capacidades precisas de control de velocidad.
Por lo tanto, las máquinas de tracción sin engranajes síncronas de imanes permanentes destacan por proporcionar un funcionamiento de ascensor silencioso, eficiente y confiable.Se utilizan ampliamente en varios tipos de sistemas de ascensores, incluidos ascensores residenciales, ascensores comerciales y ascensores en edificios de gran altura.
MODELO ZFN450 FORMULARIO RECOMENDADO
| Especificación | Relación | Carga (kilogramos) | Velocidad (m/s) | Motor | Roldana | ||||||||||||||
| Voltaje(V) | Potencia (kilovatios) | Corriente (A) | Frecuencia (Hz) | Polo(P) | Velocidad (r/min) | Par (N*m) | Energía(%) | S Dia.(mm) | R no. | Diámetro R.(mm) | Dist R (mm) | Ranura | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0,5 | 380 | 5.5 | 17 | 10.7 | 32 | 40 | 1330 | 75,9 | 480 | 6 | 10 | 15 | Ud. | 90 | 30 | 25 |
| ZFN450-1600-063A | 0,63 | 6.9 | 17 | 13.3 | 50 | 76,7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 21.3 | 80 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 31,7 | 119 | 82,7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 33,8 | 127 | 82,9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1,75 | 19.5 | 41 | 37.1 | 139 | 83,6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 42.4 | 159 | 83,8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27,7 | 58 | 53.1 | 199 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 63,7 | 239 | 85,8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0,5 | 380 | 6.8 | 21 | 10.7 | 32 | 40 | 1650 | 76,6 | 480 | 7 | 10 | 15 | Ud. | 90 | 30 | 25 |
| ZFN450-2000-063A | 0,63 | 8.6 | 21 | 13.3 | 50 | 77,7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 21.3 | 80 | 80,5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 31,7 | 119 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 33,8 | 127 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1,75 | 24.2 | 49 | 37.1 | 139 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27,6 | 56 | 42.4 | 159 | 84,4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 53.1 | 199 | 85,9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41,5 | 85 | 63,7 | 239 | 86,4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0,5 | 380 | 8.4 | 27 | 10.7 | 32 | 40 | 2000 | 77,5 | 480 | 8 | 10 | 15 | Ud. | 90 | 30 | 25 |
| ZFN450-2500-063A | 0,63 | 10.5 | 27 | 13.3 | 50 | 78,8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 21.3 | 80 | 81,4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 31,7 | 119 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 33,9 | 127 | 83,6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1,75 | 29.1 | 68 | 37.1 | 139 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34,5 | 69 | 42.4 | 159 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 53.1 | 199 | 86,5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51,6 | 119 | 63,7 | 239 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0,5 | 380 | 10.1 | 31 | 10.7 | 32 | 40 | 2400 | 78,5 | 480 | 9 | 10 | 15 | Ud. | 90 | 30 | 25 |
| ZFN450-3000-063A | 0,63 | 12.5 | 31 | 13.3 | 50 | 79,8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 21.3 | 80 | 81,7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29,9 | 75 | 31,7 | 119 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 33,9 | 127 | 84,4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1,75 | 35.1 | 75 | 37.1 | 139 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 42.4 | 159 | 85,6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 53.1 | 199 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59,9 | 138 | 63,7 | 239 | 87,3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 21.4 | 32 | 80 | 1330 | 79.1 | 480 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83,8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0,5 | 380 | 11.1 | 25 | 21.3 | 32 | 80 | 1330 | 79.1 | 480 | 6 | 10 | 15 | Ud. | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 42.4 | 159 | 83,8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80,5 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27,6 | 56 | 42.4 | 159 | 84,4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0,5 | 380 | 13.8 | 31 | 21.3 | 32 | 80 | 1650 | 80,5 | 480 | 8 | 10 | 15 | Ud. | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27,6 | 56 | 42.4 | 159 | 84,4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81,4 | 480 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34,5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0,5 | 380 | 16.8 | 41 | 21.3 | 32 | 80 | 2000 | 81,4 | 480 | 10 | 10 | 15 | Ud. | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34,5 | 69 | 42.4 | 159 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81,7 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85,6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0,5 | 380 | 19.9 | 45 | 21.3 | 32 | 80 | 2400 | 81,7 | 480 | 11 | 10 | 15 | Ud. | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 42.4 | 159 | 85,6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0,5 | 380 | 27,6 | 56 | 42.4 | 32 | 159 | 1650 | 84,4 | 480 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0,5 | 380 | 34,5 | 69 | 42.4 | 32 | 159 | 2000 | 85.2 | 480 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0,5 | 380 | 40 | 83 | 42.4 | 32 | 159 | 2400 | 85,6 | 480 | 11 | 10 | 15 | V | 105 | 45 | 25 |

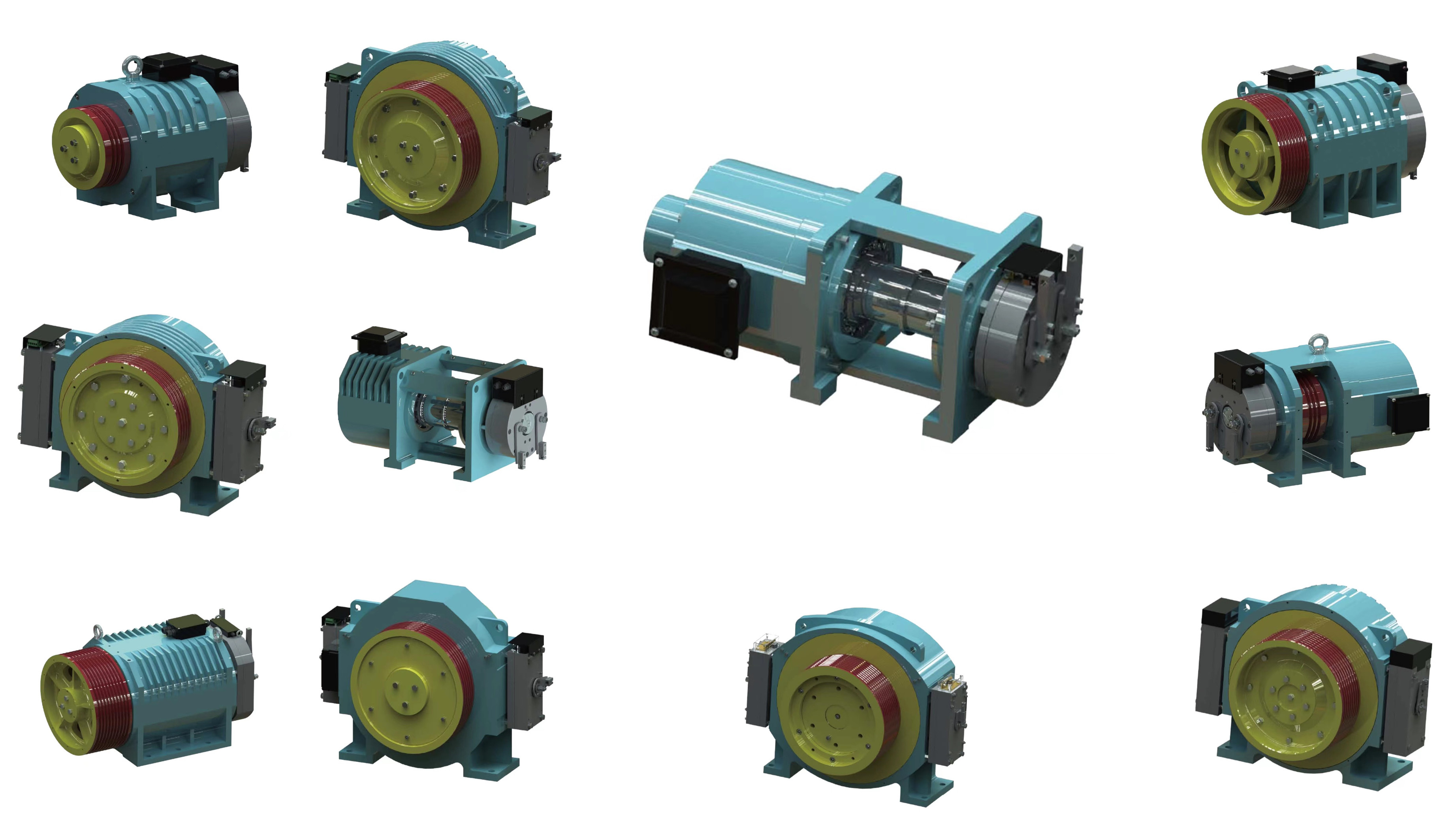

Mesa Opcional
| Tipo | Carga (kilogramos) | Velocidad (m/s) | Polea(mm) | Voltaje(V) |
| Máquina de tracción de rotor exterior | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Máquina de tracción de rotor interior | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Máquina de tracción para ascensor doméstico. | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | sesenta y cinco | 220/380 |
